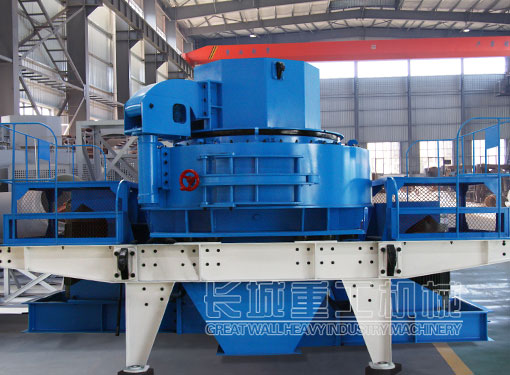

VSI沖擊式破碎機

VSI沖擊式破碎機是細碎設備中的一款經典機型，是細碎先進技術和工藝的充分體現。主要用于高速公路、高速鐵路、水電工程、機場建設、其它建筑工程等領域建設用優質砂石骨料的生產。是人工制砂和石料整形的理想設備。

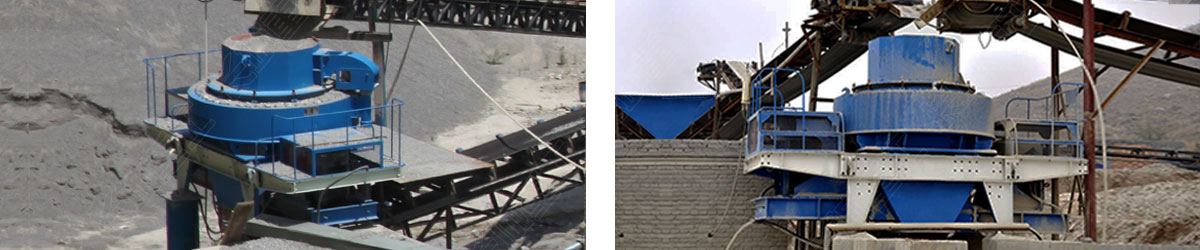

砂石料場、礦山開采、混凝土攪拌站、干粉砂漿等領域

花崗巖、河卵石、石英、玄武巖、河卵石、鐵礦石、石灰石、白云石等

應用范圍：

適應物料：

產品咨詢，索取報價

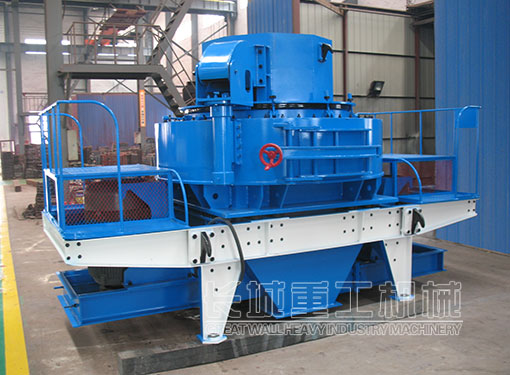

VSI沖擊式破碎機

全中心進料：物料落入進料斗，經中心進料孔進入高速旋轉的轉子，在轉子內被迅速加速，然后高速從轉子內拋出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到破碎腔周圍的物料襯層或反擊塊上，先被斜向上反彈到破碎腔頂部，后又偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，物料在渦流破碎腔內受到多次撞擊、摩擦和研磨而被破碎，破碎后的物料由下部排料口排出。中心進料伴隨環形瀑落進料：物料落入進料斗，經環形孔落下，被分料盤分成兩股，一股經分料盤進入高速旋轉的葉輪，另一股從分料盤四周下落。進入葉輪的物料被高速拋出，首先同四周自由落下的另一部分物料沖擊破碎，然后一起沖擊到破碎腔周圍的渦狀物料襯層上，被物料襯層反彈，斜向上沖擊到破碎腔頂部，后又偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕。

工作原理

性能特點

1、液壓開蓋裝置，易于檢修和維護，省時省力。

2、合理的破碎腔結構設計，相比傳統立軸沖擊破磨耗減少，使用成本降低，同時產量提高。

3、特殊的進料破碎結構，可方便的實現“石打石”和“石打鐵”破碎的自由轉換。

4、過振動報警裝置，自動檢測，保證設備可靠運行。

5、稀油站潤滑，雙油泵互補供油，確保軸承潤滑始終處于良好狀態，延長設備使用壽命。

6、成品粒型優異，級配合理，細度模數可調。

技術參數

型號			VSI-7611	VSI-8518	VSI-9526	VSI-1140
處理能力(t/h)		瀑落與中心進料	120-180	200-260	300-380	450-520
		全中心進料	60-90	100-130	150-190	225-260
最大進料尺寸		軟料	35	40	45	50
		硬料	30	35	40	45
轉速			1700-1890	1520-1690	1360-1510	1180-1310
雙電動機功率			110	180	264	400
最大外形尺寸長×寬×高			3700×2150×2100	4140×2280×2425	4560×2447×2778	5000×2700×3300
重量			10	12.5	16.8	25.6
振動傳感器			監測范圍：0.1-20mm/s 連續可調
液壓潤滑站	雙油泵電動機功率(kW)		2×0.25
	外形尺寸長×寬×高		820×520×1270
	油箱加熱器功率(kW)		2
